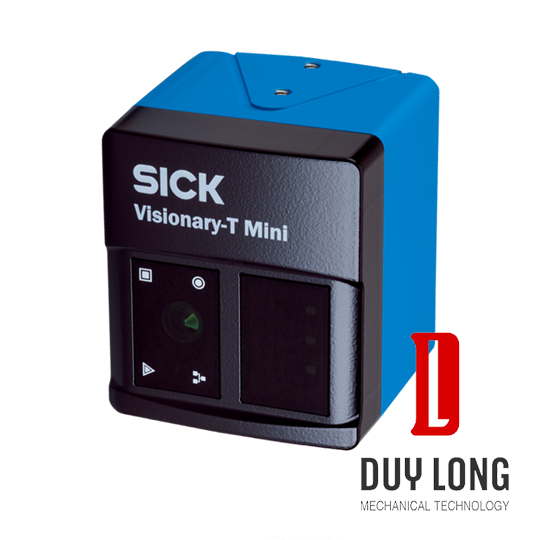

Tính năng của camera thị giác máy 3D Visionary-T Mini / Visionary-T Mini CX mã V3S105-1AAAAAA:
| Tác vụ | Kiểm tra sự hiện diện Đo lường, 3D Nhận thức va chạm Robot điều hướng Dẫn đường |
| Công nghệ | Ảnh chụp nhanh 3D, phân tích hình ảnh |
| Danh mục sản phẩm | Có thể cấu hình, phát trực tuyến, hiệu chỉnh trước |

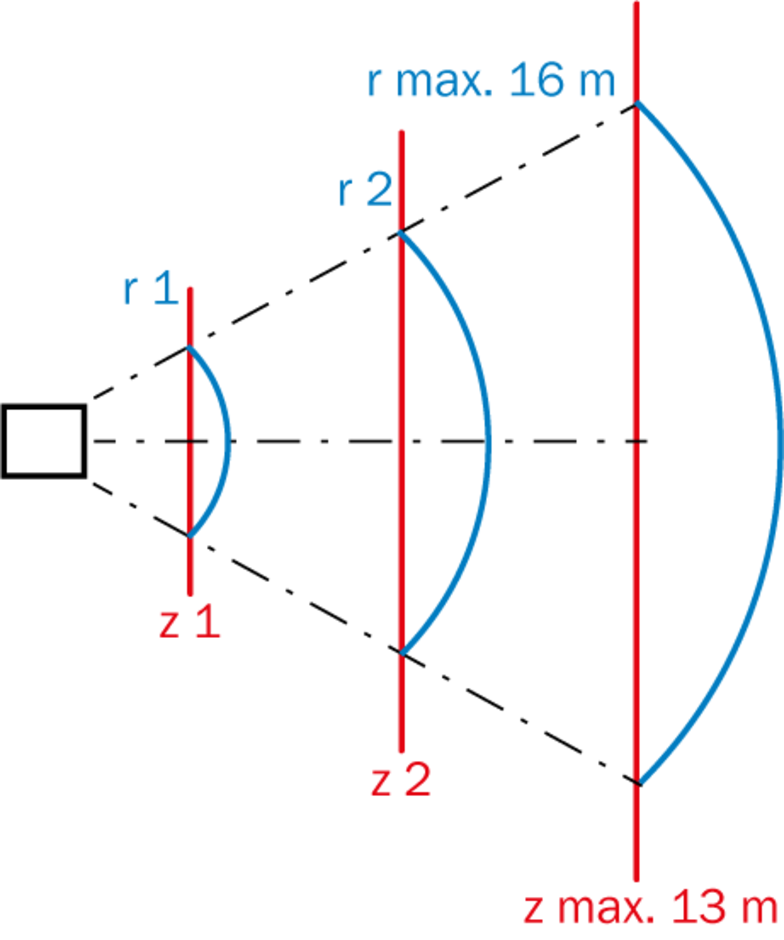

| Khoảng cách thực hiện tác vụ | ≤ 16 m (1) |

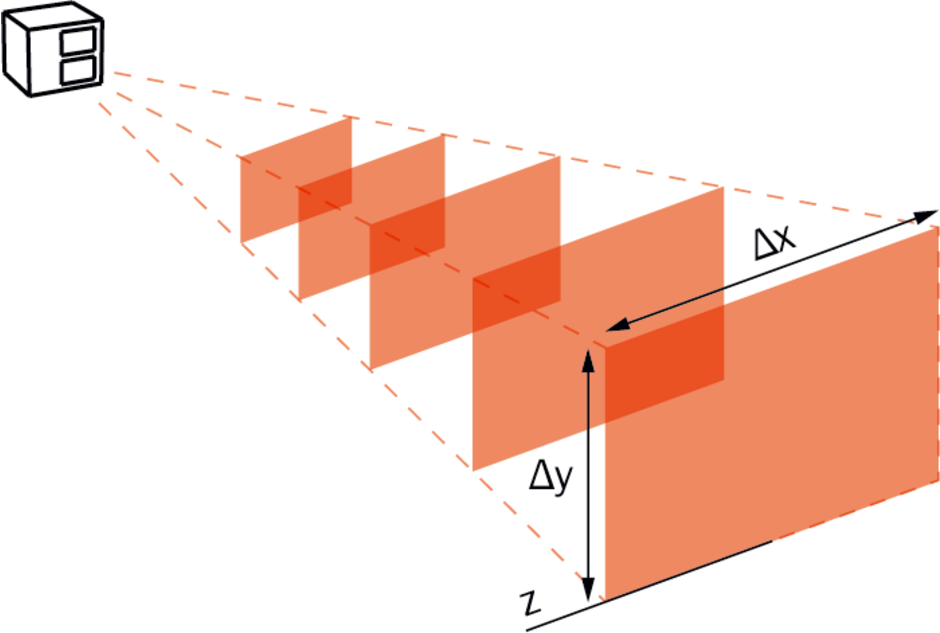

| Góc dò tìm | 70° x 60° |
| Độ phân giải góc | 0.14° x 0.14° |
| Nguồn sáng Đèn chiếu sáng gắn bên trong |
Laser, không thể nhìn thấy được, hồng ngoại, 855 nm, ± 5 nm |
| Lớp laser | 1, λ: 850 nm, P0 < 17 mW, t < 25 ns (EN 60825-1:2007 (Ed.2), EN 60825-1:2007 (Ed.2)) IEC 60825-1:2014 EN 60825-1:2014 |
| Hiệu chuẩn cho nhà máy | ✔ |
| Đo lường thang độ xám | ✔ |
(1): Phụ thuộc vào đặc tính miễn giảm tia hồng ngoại của đối tượng mục tiêu

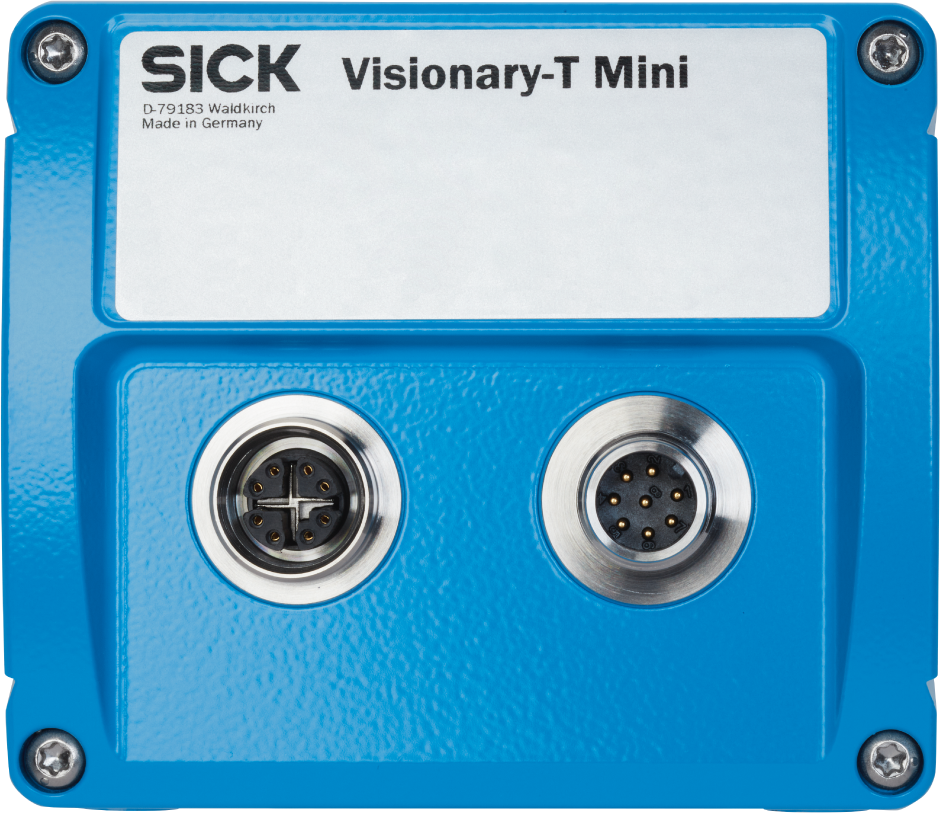

Cơ khí / điện tử của camera thị giác máy 3D Visionary-T Mini / Visionary-T Mini CX mã V3S105-1AAAAAA:

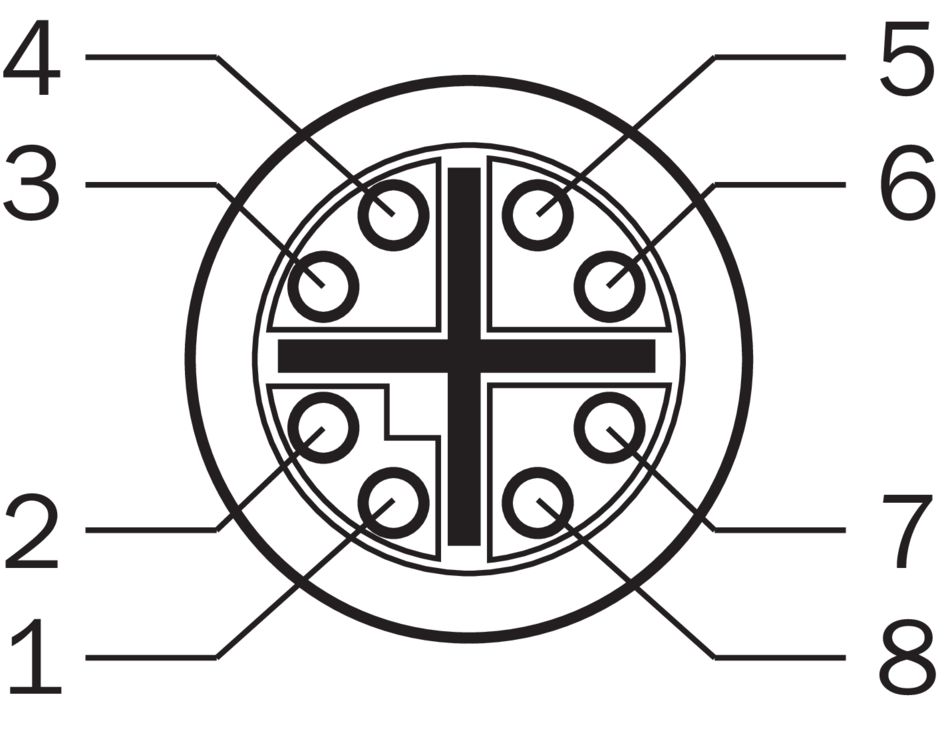

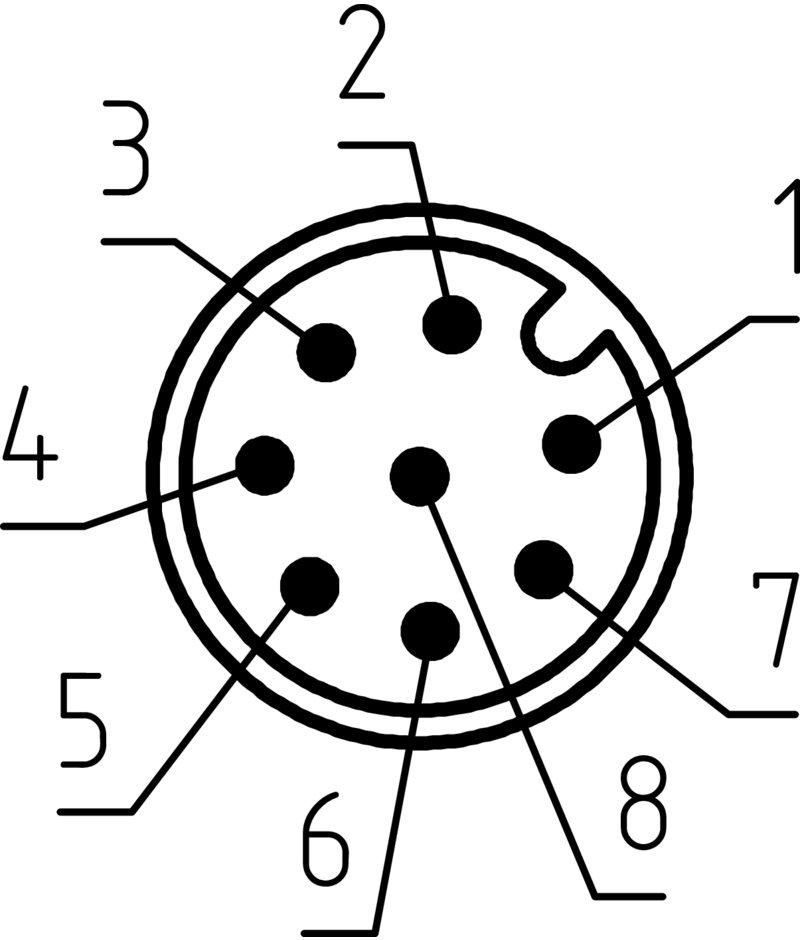

| Kiểu kết nối | Phích cắm hệ thống: M12 8-pin, A-coded M12 8-pin (cung cấp điện áp / dữ liệu), phích cắm hệ thống, IOs kỹ thuật số (24 V), A-coded |
| Điện áp cung cấp | 24 V DC (1) |
| Công suất tiêu thụ | <12 W, thông thường (không có I/Os kỹ thuật số) |
| Dòng điện đỉnh | 2 A |
| Chỉ số chống bụi nước | IP65 IP67 |
| Lớp bảo vệ | III |
| Màu sơn vỏ thiết bị | Xanh, đen |
| Trọng lượng | 520 g |

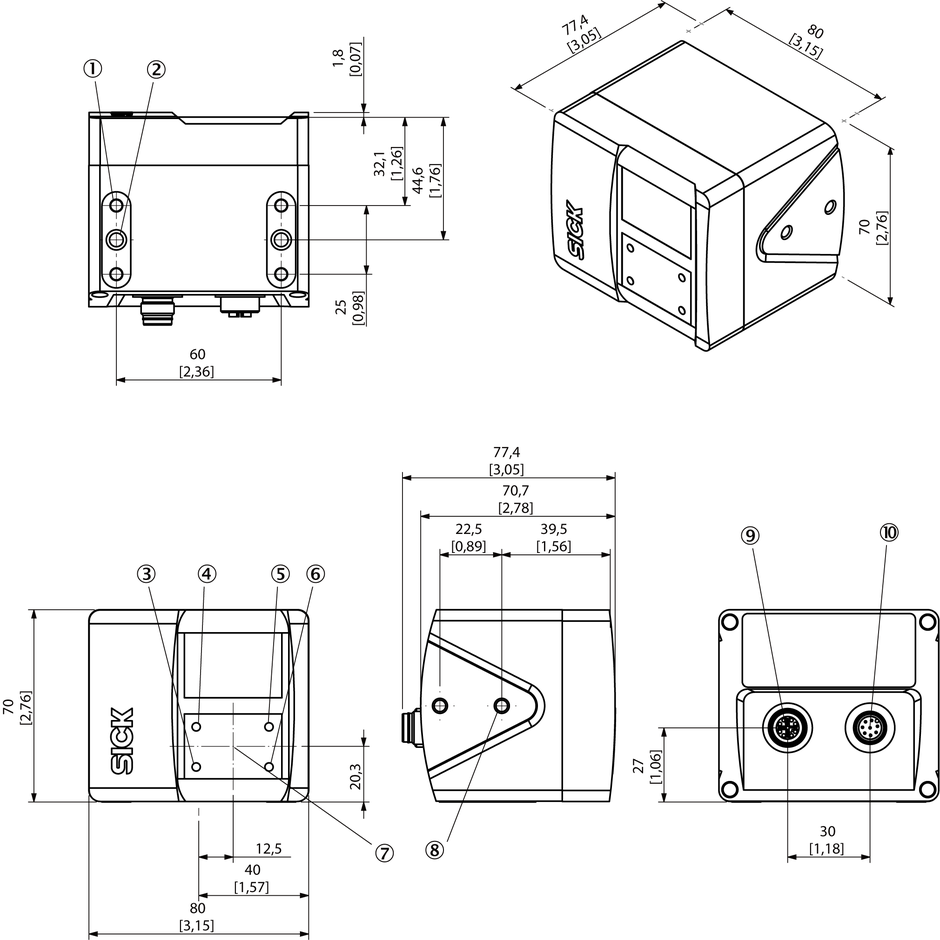

| Kích thước (Dài x Rộng x Cao) | 80 mm x 70 mm x 77 mm |
| Khả năng lắp ráp | Bất kỳ |
(1): -30 % / +25 %
Hiệu suất của camera thị giác máy 3D Visionary-T Mini / Visionary-T Mini CX mã V3S105-1AAAAAA:
| Số điểm ảnh | 512 px x 424 px |
| Tốc độ quét / khung hình | ≤ 30 khung hình / giây |
| Độ lặp lại | Khoảng 0,8 mm, ở phạm vi 1 m (1) Khoảng 5 mm, ở phạm vi 7 m (1) |
| Độ trễ | Khoảng 20s |
| Thời gian phản hồi | Khoảng 50ms |
| Ứng dụng tích hợp | Llồng dữ liệu 2D và 3D với tùy chọn lọc dữ liệu trong thiết bị |
| Khả năng giao thoa nhiều camera | Tự động |
(1): Xem bảng để biết các giá trị riêng lẻ
Các phương thức kết nối và giao diện của camera thị giác máy 3D Visionary-T Mini / Visionary-T Mini CX mã V3S105-1AAAAAA:
| Cổng Ethernet Ghi chú Tốc độ truyền dữ liệu |
✔ , TCP/IP, UDP/IP Gigabit Ethernet (100/1000 Mbit/s) ≤ 310 Mbit/s |
| Phần mềm cấu hình | SOPAS ET, giao diện điện báo, hỗ trợ API (C++) |
| Đầu vào / đầu ra kỹ thuật số | 6 |
| Đèn báo quang học | 4 đèn LED báo trạng thái |
Dữ liệu môi trường xung quanh của camera thị giác máy 3D Visionary-T Mini / Visionary-T Mini CX mã V3S105-1AAAAAA:
| Tương thích điện từ (EMC) | IEC 61000-6-4:2018 / EN IEC 61000-6-4:2019 / IEC 61000-6-2:2016 / EN IEC 61000-6-2:2019 IEC 61000-6-2:2005 / EN 61000-6-2:2005 |
| Tải xung kích | IEC 60068-2-27:2008, EN 60068-2-27:2009 |
| Tải rung động | IEC 60068-2-6:2008, IEC 60068-2-64:2008 |
| Nhiệt độ môi trường xung quanh | –10 °C … +50 °C (1) |
| Nhiệt độ bảo quản | –20 °C … +80 °C |
| Miễn dịch ánh sáng xung quanh | ≥ 50 klx (2) |
(1): Nhiệt độ hoạt động trong nhà: –10 ° C … +65 ° C
(2): Ánh sáng mặt trời ở khoảng cách đo là 2,0 m
Ghi chú chung:
| Ghi chú | Tất cả các tài liệu liên quan để chạy thử (hướng dẫn, trình điều khiển, ví dụ, phần mềm, API) đều có thể tải về trong tab Tải xuống |
Phân loại của camera thị giác máy 3D Visionary-T Mini / Visionary-T Mini CX mã V3S105-1AAAAAA:
| ECl@ss 5.0 | 27310205 |
| ECl@ss 5.1.4 | 27310205 |
| ECl@ss 6.0 | 27310205 |
| ECl@ss 6.2 | 27310205 |
| ECl@ss 7.0 | 27310205 |
| ECl@ss 8.0 | 27310205 |
| ECl@ss 8.1 | 27310205 |
| ECl@ss 9.0 | 27310205 |
| ECl@ss 10.0 | 27310205 |
| ECl@ss 11.0 | 27310205 |
| ETIM 5.0 | EC001820 |
| ETIM 6.0 | EC001820 |
| ETIM 7.0 | EC001820 |
| ETIM 8.0 | EC001820 |
| UNSPSC 16.0901 | 43211731 |
