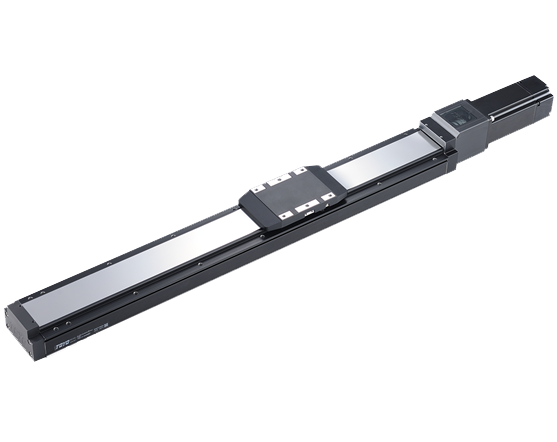

Xy lanh điện TOYO dạng hộp ( Low Profile Electric Actuator)

Cụm từ “扁平型電動滑台 Low Profile Electric Actuator GLTH/GLTB Series” xuất hiện trong nguồn1, chỉ ra rằng đây là tên một dòng sản phẩm của TOYO.

• Đặc điểm chính của dòng sản phẩm này là “Height reduction, convenient for assembly” (giảm chiều cao, thuận tiện cho việc lắp ráp)



• Thiết kế này đạt được nhờ “軌道內嵌 Integrated Linear Bearing” (ray dẫn hướng được nhúng tích hợp)2, cụ thể là ray dẫn hướng có lõi sắt được nhúng vào hai bên thân chính và sau đó được gia công mài



• Thiết kế “扁平型” (dạng dẹt/phẳng) này giúp “降低體積” (giảm thể tích) và “組裝高度降低” (giảm chiều cao lắp ráp)



• So với các mẫu cũ như GTH, dòng GLTH/GLTB duy trì các đặc tính và chức năng tương tự nhưng sử dụng ít nhôm hơn, giúp “降低產品重量” (giảm trọng lượng sản phẩm)



• Các lợi ích khác bao gồm “價格優勢” (lợi thế về giá) với “成本降低約5%~20%” (giảm chi phí khoảng 5%~20%)1, “更輕量、更方便” (nhẹ hơn, tiện lợi hơn), và “更環保節能、降低碳排” (thân thiện với môi trường hơn, tiết kiệm năng lượng, giảm khí thải carbon) Loại bàn trượt này sử dụng “螺桿驅動 Ball Screw Drive” (truyền động bằng vít me bi).
• Tóm lại, Low Profile Electric Actuator (Bàn trượt điện dạng dẹt) là dòng bàn trượt điện của TOYO Robotics (như series GLTH/GLTB) được thiết kế với cấu hình mỏng hoặc dẹt hơn so với các loại khác, nhờ việc nhúng ray dẫn hướng vào thân chính1…. Thiết kế này mang lại lợi ích về giảm chiều cao lắp ráp, giảm thể tích, giảm trọng lượng, có lợi thế về chi phí, và thân thiện hơn với môi trường
• Một số tổ hợp mã để đặt hàng

GLTH8M-L6-700-BC-M40B-C4-0001

GLTH8-L6-100-BC-M20B-C4-0001

GLTH8M-L6-100-BC-M40B-C4-0001

GLTH8D-L6-100-BC-M20B-C4-0001 MOTOR POWER 200W

GLTH8D-L6-100-BC-M40B-C4-0001

Cụm từ “扁平型電動滑台 Low Profile Electric Actuator GLTH/GLTB Series” xuất hiện trong nguồn1, chỉ ra rằng đây là tên một dòng sản phẩm của TOYO.



• Đặc điểm chính của dòng sản phẩm này là “Height reduction, convenient for assembly” (giảm chiều cao, thuận tiện cho việc lắp ráp)



• Thiết kế này đạt được nhờ “軌道內嵌 Integrated Linear Bearing” (ray dẫn hướng được nhúng tích hợp)2, cụ thể là ray dẫn hướng có lõi sắt được nhúng vào hai bên thân chính và sau đó được gia công mài



• Thiết kế “扁平型” (dạng dẹt/phẳng) này giúp “降低體積” (giảm thể tích) và “組裝高度降低” (giảm chiều cao lắp ráp)



• So với các mẫu cũ như GTH, dòng GLTH/GLTB duy trì các đặc tính và chức năng tương tự nhưng sử dụng ít nhôm hơn, giúp “降低產品重量” (giảm trọng lượng sản phẩm)



• Các lợi ích khác bao gồm “價格優勢” (lợi thế về giá) với “成本降低約5%~20%” (giảm chi phí khoảng 5%~20%)1, “更輕量、更方便” (nhẹ hơn, tiện lợi hơn), và “更環保節能、降低碳排” (thân thiện với môi trường hơn, tiết kiệm năng lượng, giảm khí thải carbon)



• Loại bàn trượt này sử dụng “螺桿驅動 Ball Screw Drive” (truyền động bằng vít me bi)2.

Tóm lại, Low Profile Electric Actuator (Bàn trượt điện dạng dẹt) là dòng bàn trượt điện của TOYO Robotics (như series GLTH/GLTB) được thiết kế với cấu hình mỏng hoặc dẹt hơn so với các loại khác, nhờ việc nhúng ray dẫn hướng vào thân chính1…. Thiết kế này mang lại lợi ích về giảm chiều cao lắp ráp, giảm thể tích, giảm trọng lượng, có lợi thế về chi phí, và thân thiện hơn với môi trường



dòng sản phẩm Low Profile Electric Actuator GLTH Series của TOYO Robotics tương thích với các loại motor (động cơ) từ một số nhà sản xuất và có các tùy chọn về công suất khác nhau.

Các thông tin cụ thể về motor tương thích bao gồm:

1.

Nhãn hiệu motor: Dòng GLTH (bao gồm cả các mẫu như GLTH3, GLMH5, GLTH5M, GLTH5, GLTH8M, GLTH8D, GLTH12, GLMH8, GLTH5D, GLTH8) tương thích với các motor từ các nhãn hiệu sau…:

◦三菱 (Mitsubishi)

◦松下 (Panasonic)

◦安川 (Yaskawa)

◦台達 (Delta)



Công suất motor (Wattage): Các mẫu khác nhau trong dòng GLTH hỗ trợ các công suất motor khác nhau1…. Các công suất phổ biến được liệt kê bao gồm 50W, 100W, 200W, và 400W1…. Ví dụ, GLMH5 được hiển thị với motor 100W2, GLMH8 với motor 400W, GLTH5M với motor 100W, GLTH8M với motor 200W hoặc 400W5….

Vị trí lắp đặt motor: Dòng GLTH cho phép lắp đặt motor ở nhiều vị trí khác nhau so với thân actuator…. Các vị trí này được ký hiệu bằng các mã và mô tả như sau:

BC: 馬達外露 (Motor Exposed) – Motor lộ ra ngoài

BM: 馬達下折 (Motor Bottom Side) – Motor gập xuống phía dưới

BL: 馬達左折 (Motor Left Side) – Motor gập sang phía bên trái

BR: 馬達右折 (Motor Right Side) – Motor gập sang phía bên phải



Loại trục motor: Khả năng tương thích với các phụ kiện truyền động (như khớp nối, puly đai) phụ thuộc vào loại trục motor (có rãnh then – keyway, hoặc trục trơn – flat). Nguồn cung cấp hình ảnh minh họa cho việc sử dụng khớp nối (keyway coupling) hoặc puly đai (keyway belt pulley) tùy thuộc vào vị trí motor (BC, BL/BR/BM) và loại trục có rãnh then. Nguồn cũng lưu ý rằng mã phụ kiện bổ sung rãnh then không áp dụng khi trục motor là trục trơn (không có rãnh then), ví dụ như motor Mitsubishi 100W.

Như vậy, dòng GLTH tương thích với các motor Servo AC từ các thương hiệu Mitsubishi, Panasonic, Yaskawa, Delta với nhiều tùy chọn công suất khác nhau và cho phép lắp đặt motor ở nhiều vị trí, tuy nhiên, loại trục motor cụ thể (có rãnh then hay trục trơn) cũng cần được xem xét cho việc kết nối phụ kiện truyền động

Bản vẽ 2D/3D Download tại : https://www.toyorobot.com/Download/CAD
