Sợi Quang Autonics FD-320-F

Sợi Quang Autonics FD-320-F

Giới thiệu tổng quan:

Sợi quang thuộc series FT/GT, FD/GD, FL/GL có nhiều phương pháp phát hiện khác nhau (thu phát độc lập, phản xạ gương, phản xạ hội tụ), có 9 loại đầu (ren, hình trụ, dẹt, hình chữ L, nhựa, vuông góc , thép không gỉ, hình chữ U, phát hiện vùng) và 5 loại dây cáp (tiêu chuẩn, mềm dẻo, chống đứt, chịu nhiệt, chịu chân không) mang lại sự linh hoạt cho người dùng trong quá trình lắp đặt ở các môi trường khác nhau.

Tính năng chính:

Đầu cáp quang có kiểu dáng đa dạng và có nhiều phương pháp phát hiện, thích hợp với nhiều môi trường lắp đặt khác nhau
Ren, hình trụ, dẹt, hình chữ L, nhựa, vuông góc, thép không gỉ, hình chữ U và các loại đầu dò theo vùng, đáp ứng các yêu cầu khác nhau của người dùng
Các phương pháp phát hiện như thu phát độc lập, phản xạ gương, phản xạ hội tụ, phù hợp với các điều kiện làm việc khác nhau

Thông số kỹ thuật Autonics FD-320-F:

Loại	Loại tiêu chuẩn(loại bu-lông)
Khoảng cách phát hiện	40mm
Khoảng cách phát hiện tối thiểu	Ø0.03mm
Bán kính uốn cong cho phép	R10
Chiều dài cáp	2m
Cắt tùy ý	Cắt tùy ý
Bộ chuyển đổi	Bộ điều chỉnh
Môi trường_Nhiệt độ xung quanh	-40 đến 70℃
Loại phát hiện	Loại phản xạ khuếch tán

Khoảng cách phát hiện tiêu chuẩn cho LED đỏ của BF4 Series và 10% LED đỏ được áp dụng khi có LED xanh. Áp dụng 40% khoảng cách phát hiện cho BF3RX.
Mục tiêu phát hiện tối thiểu là một giá trị đo vật liệu đục khi ngõ ra chính xác và khoảng cách phát hiện khác với khoảng cách phát hiện định mức.
Khoảng cách phát hiện loại dễ cắt có thể rút ngắn được khoảng tối đa 20% so với thông thường theo điều kiện của cáp. [(FC-3) nên được sử dụng để cắt cáp sợi.] Loại thủy tinh dành cho BF5, BF4 Series.

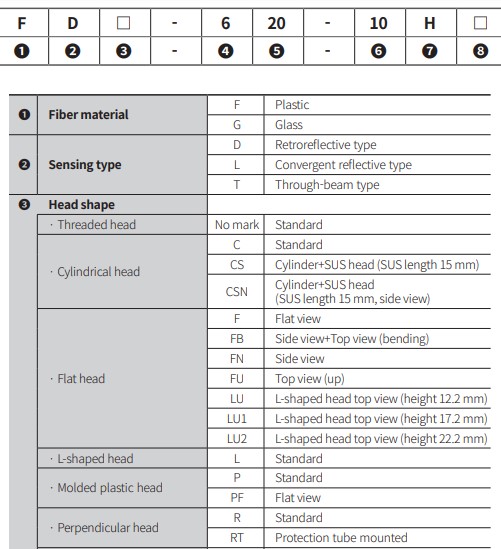

Bảng chọn mã FD Series:

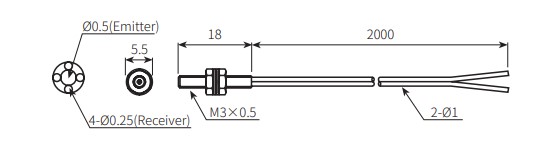

Kích thước FD Series:

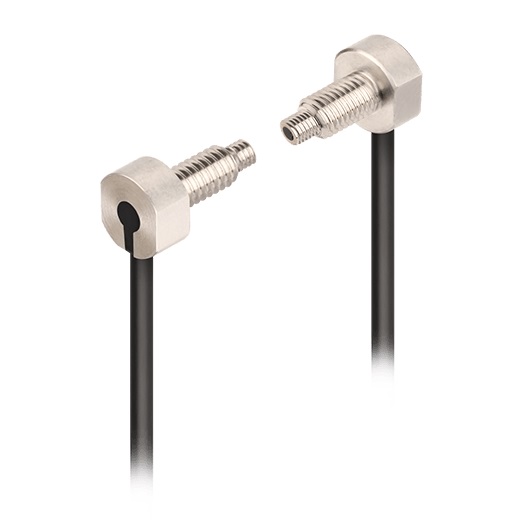

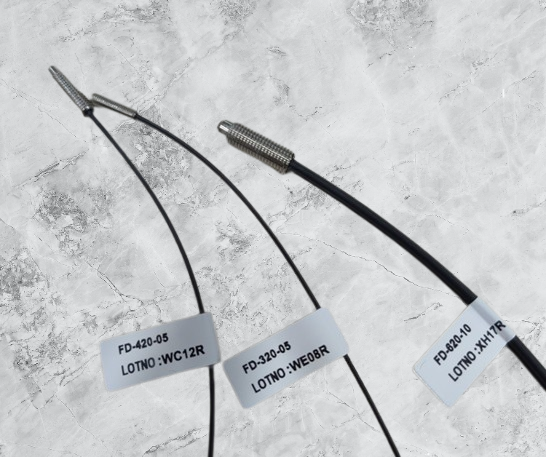

Ảnh thực tế series Autonics-FD :
