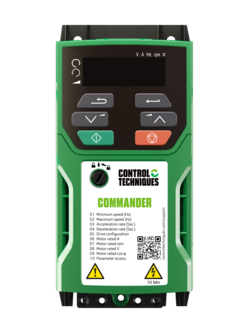

Biến tần đa năng C200 & C300

TÍNH LINH LOẠT

Biến tần đa năng có tính linh hoạt hiệu quả và độ tin cậy để cung cấp hiệu suất tối ưu cho nhiều ứng dụng. Với nhiều tính năng thiết yếu được tích hợp sẵn, bao gồm khả năng PLC cho các bạn có nhu cầu lập trình đơn giản, chức năng an toàn STO kép, bóng bán dẫn hãm và điều khiển PID, nó cung cấp một giải pháp nhỏ gọn cho bất kỳ cài đặt nào.

VIDEO GIỚI THIỆU TRONG ĐIỀU KHIỂN ĐỘNG CƠ

NHỮNG TÍNH NĂNG TÍCH HỢP

Thích nghi với úng dụng

Cho dù bạn có một ứng dụng duy nhất hay nhiều ứng dụng khác nhau, Biến tần đa năng đều phù hợp. Với tất cả các tính năng thiết yếu được tích hợp sẵn, sản phẩm luôn luôn sẵn sàng để sử dụng ngay.

Thích hợp với chức năng an toàn

Sản phâm được chứng nhận ở mức độ an toàn cao nhất, SIL3/PLe và tuân thủ EN/IEC 61800-5-2, giúp ngăn động cơ di chuyển bất ngờ, bảo vệ cả thiết bị và người vận hành.

Thích họp PLC trên bo mạch chủ

Không gian rộng rãi 30kB cho phép người dùng thực hiện các chức năng có thể lập trình bổ sung,các tính năng I/O phức tạp hơn và phần mềm đặc biệt cho phép kiểm soát máy hiệu quả hơn. PLC tích hợp cũng loại bỏ sự cần thiết của bộ điều khiển bên ngoài, tiết kiệm cả chi phí và không gian.

Thiết kế nhỏ ngọn

Biến tần đa năng là một trong những biến tần nhỏ gọn nhất trong sản phẩm của nó, chiếm ít không gian trong tủ và giảm thiểu chi phí lắp đặt.

Khởi động siêu nhanh
Để bắt đầu, bạn chỉ cần thiết lập 4 thông số (dòng điện định mức của động cơ, RPM, điện áp và công suất

Kết nối linh hoạt
Các mô-đun giao tiếp với nhau và phổ biến nhất là tích hợp với các bus trường công nghiệp

Dịch vụ tốt có trên toàn thế giới

Cần chuyên gia tư vấn và hỗ trợ? Dù bạn ở đâu trên thế giới, chúng tôi luôn bảo vệ bạn thông qua các văn phòng bán hàng của chúng tôi hoặc các nhà phân phối được chúng tôi phê duyệt.

Chế độ bảo hành 5 năm

Dòng Biến tần đa năng của chúng tôi được chế tạo để phù hợp với môi trường khắc nghiệt.
Để chia sẻ niềm tin của chúng tôi về độ tin cậy của Biến tần đa năng , chúng tôi cung cấp bảo hành 5 năm mở rộng mà không phải trả thêm phí. Đó là minh chứng cho hồ sơ theo dõi đặc biệt của chúng tôi về độ tin cậy, giúp bạn hoàn toàn yên tâm rằng khoản đầu tư của bạn được bảo vệ và trang web của bạn sẽ tiếp tục chạy không bị gián đoạn.

THÔNG SỐ KỸ THUẬT

Chế độ điều khiển

Vectơ vòng hở hoặc điều khiển động cơ cảm ứng V / Hz

Điều khiển từ thông rôto vòng hở cho động cơ cảm ứng (RFC-A)

Môi trường

Nhiệt độ môi trường xung quanh	Kích thước 1 – 4: -20°C đến 40°C (-4°F đến 104°F) @ tần số chuyển mạch 3 kHz. \| Hoạt động ở nhiệt độ 60°C (140°F) với giảm định mức Kích thước 5 – 9: -20°C đến 40°C (-4°F đến 104°F) @ tần số chuyển đổi 3 kHz. \| Hoạt động ở nhiệt độ 55°C (131°F) với khử định mức
Phương pháp làm mát	đối lưu cưỡng bức
độ ẩm	95 % không ngưng tụ ở 40 °C (104 °F)
Nhiệt độ bảo quản	Size 1 – 4: -40°C đến 60°C (-40°F đến 140°F) — Tối đa 24 tháng. Size 5 – 9: -40°C đến 55°C (-40°F đến 131°F) — Tối đa 24 tháng.
Độ cao	Giảm dòng điện đầu ra liên tục 1% cho mỗi 100 m (328 ft) trên 1000 m (3.280 ft) đến mức tối đa là 3000 m (9.840 ft)
Rung động	Thử nghiệm theo tiêu chuẩn IEC 60068-2-64 và IEC 60068-2-6
Sốc cơ khí	Thử nghiệm theo tiêu chuẩn IEC 60068-2-27 và IEC 60068-2-29
Đánh giá bao vây	Có sẵn bộ dụng cụ ống dẫn IP20, NEMA 1
Khả năng điện từ	Miễn nhiễm và phát xạ IEC/ EN 61800-3 EN 61000-6-2: Miễn nhiễm đối với môi trường công nghiệp EN 61000-6-4: Phát thải đối với môi trường công nghiệpM/br> EN 61000-3-2: Phát thải dòng điện hài Có sẵn bảng dữ liệu EMC theo yêu cầu
RoHS	Tuân thủ Chỉ thị hạn chế các chất độc hại (2011/65/EU)

Yêu cầu cung cấp AC

Vôn	Model 100 V: 100 đến 120 Vac ±10% Model 200 V: 200 đến 240 Vac ±10% Model 400 V: 380 đến 480 Vac ±10%
Giai đoạn	1Ø và 3Ø (Tùy thuộc vào kiểu máy)
Mất cân bằng nguồn cung tối đa	2% trình tự pha âm, 3% mất cân bằng điện áp giữa các pha
Tần số đầu vào	45 đến 66Hz
Hệ số công suất dịch chuyển đầu vào	0,97

Điều khiển

Chuyển đổi thường xuyên	Kích thước 1 – 4: 0,667, 1, 2, 3, 4, 6, 8 12 & 16 kHz Kích thước 5 – 9: 2, 3, 4, 6, 8 12 & 16 kHz
Dải tần số đầu ra	0 đến 550 Hz
Độ chính xác tần số	± 0,02% toàn thang đo
Độ phân giải tần số	0,01Hz
Độ phân giải đầu vào tương tự	Chế độ điện áp: 11 bit (đơn cực) Chế độ dòng điện: 11 bit
phanh	Bao gồm bóng bán dẫn hãm động, yêu cầu điện trở bên ngoài

Sự bảo vệ

Chuyến đi thiếu điện áp xe buýt DC	Mẫu 100 V: 175 Vdc Mẫu 200 V: 175 Vdc Mẫu 400 V: 330 Vdc
Chuyến đi quá điện áp xe buýt DC	Kích thước khung hình 1 – 4: Model 100 V: 510 Vdc Model 200 V: 510 Vdc Model 400V: 870 Vdc
Chuyến đi quá điện áp xe buýt DC	Kích thước khung hình 5 – 9: Model 200V: 415 Vdc Model 400 V: 830 Vdc
Chuyến đi quá tải ổ đĩa	Có thể lập trình: Cài đặt mặc định: 180% trong 3 giây, 150% trong 60 giây
Chuyến đi quá dòng tức thời	220% dòng định mức động cơ
Chuyến đi mất pha	Vượt quá ngưỡng độ gợn của xe buýt DC
Chuyến đi quá nhiệt độ	Nhiệt độ tản nhiệt ổ đĩa vượt quá 95°C (203°F)
Chuyến đi ngắn mạch	Bảo vệ chống lại lỗi pha-pha đầu ra
chuyến đi lỗi mặt đất	Bảo vệ chống lại lỗi phase-to-ground đầu ra
Chuyến đi nhiệt động cơ	Điện tử bảo vệ động cơ khỏi quá nóng do điều kiện tải

Phê duyệt & Niêm yết

UL, CUL	Tệp UL NMMS/8: E171230
CE	phê duyệt CE
EU	Các sản phẩm này tuân thủ Chỉ thị hạn chế các chất nguy hiểm (2011/65/EU), Chỉ thị điện áp thấp (2014/35/EU) và Chỉ thị tương thích điện từ, (2014/30/EU).
RCM	RCM Số nhà cung cấp đã đăng ký 12003815281
iso	Cơ sở sản xuất tuân thủ theo tiêu chuẩn ISO 9001:2015 và ISO 14001
TÜV	Chỉ các kiểu máy C300: Chức năng Tắt mô-men xoắn an toàn (STO) có thể được sử dụng như một thành phần an toàn của máy. Giấy chứng nhận kiểm định loại của TÜV Rheinland: Cỡ khung 1 – 4: Số 01/205/5383.03/18 Cỡ khung 5 – 9: Số 01/205/5387.02/18 Thông số an toàn chức năng: EN ISO 13849-1 – Cat 4, PLe EN61800-5-2/EN62061/IEC 61508 – SIL 3 Phê duyệt an toàn chức năng UL: FSPC E171230

ỨNG DỤNG

Bất kể ứng dụng của bạn là gì, Commander C là giải pháp hoàn hảo trong toàn ngành

Dòng Commander là bộ điều khiển tốc độ động cơ AC nhỏ gọn và đơn giản, đáp ứng các yêu cầu nâng cao trong nhiều ứng dụng. Diện tích nhỏ của chúng – thuộc hàng nhỏ nhất trong phân khúc – khiến chúng trở nên lý tưởng cho các nhà chế tạo máy và OEM, những nơi mà kích thước thực sự quan trọng.

Bơm, Thông gió & Nén

- - Cải thiện hiệu quả năng lượng trong thời kỳ nhu cầu thấp
  - Các chức năng PLC & PID trên bo mạch giúp điều khiển nâng cao dễ dàng và hiệu quả mà không cần bộ điều khiển bên ngoài
  - Bỏ qua tần số cho phép người dùng dễ dàng tránh tần số cộng hưởng của thiết bị, giảm mức độ rung cao
  - Supply Loss Ride Through sẽ duy trì hoạt động của biến tần trong hầu hết các trường hợp mất điện

vận chuyển

- - Điều khiển tốc độ từ xa chính xác với truyền thông fieldbus
  - Cấu hình tăng/giảm tốc S-ramp giúp chuyển đổi tốc độ mượt mà giảm thiểu hiện tượng giật máy
  - Khả năng quá tải lên tới 180% để tăng độ ổn định
  - Tránh hao mòn sớm của thiết bị

Nâng, Cẩu & Tời

- - Trình tự phanh cơ có thể điều chỉnh với chức năng chứng minh mô-men xoắn – không cần bộ điều khiển bên ngoài
  - Chức năng PLC nhúng có thể quản lý I/O cục bộ, giảm nhu cầu về bộ điều khiển bên ngoài

Kiểm soát truy cập

- - Chuyển động mượt mà với điều khiển vòng mở nâng cao
  - Kích thước vật lý nhỏ cho phép biến tần được gắn dễ dàng trong các tủ điều khiển nhỏ hơn
  - Độ tin cậy cao trong môi trường khắc nghiệt, cung cấp dịch vụ lâu dài

Chế biến (Máy trộn, Máy nhào, Máy nghiền, Máy khuấy, Máy ly tâm, Máy đùn)

- - Dễ dàng tích hợp với PLC bên ngoài hoặc các hệ thống quản lý khác thông qua các tùy chọn kết nối mạng mạnh mẽ
  - Lớp phủ phù hợp để tăng cường bảo vệ môi trường
  - Khả năng quá tải lên đến 180%
  - Điều khiển động cơ ổn định cao

PHỤ KIỆN

Bàn phím

Điều khiển từ xa RTC :

Bàn phím có thể gắn từ xa, cho phép gắn linh hoạt ở bên ngoài bảng điều khiển (đáp ứng IP54/NEMA 12). Bàn phím LCD đa ngôn ngữ, văn bản đơn giản ba dòng để thiết lập nhanh chóng và chẩn đoán hữu ích. Đồng hồ thời gian thực hoạt động bằng pin cho phép đánh dấu thời gian chính xác của các sự kiện, hỗ trợ chẩn đoán.

MÃ ĐẶT HÀNG: 82400000019600

Điều khiển từ xa LCD:

LCD đa ngôn ngữ, có thể gắn từ xa, văn bản thuần trực quan, đa ngôn ngữ để thiết lập nhanh và chẩn đoán vượt trội (sử dụng bộ điều hợp AI-485 cùng với dây dẫn liên lạc). Bảng điều khiển vừa vặn nhanh chóng và an toàn với lỗ 1 x 32mm được xếp hạng theo tiêu chuẩn IP66 (NEMA 4).

MÃ ĐƠN HÀNG: 82500000000001

Giao diện Người vận hành (HMI)
Bảng điều khiển MCh040 & MCh070 và Phần mềm MChMobile đã được thiết kế để dễ dàng phát triển các ứng dụng HMI bao gồm tự động hóa nhà máy và tòa nhà.

MÃ ĐẶT HÀNG: eSMART04-MCh040

eSMART07M-MCh070

Modules tích hợp hệ thống

SI-PROFIBUS

Mô-đun giao diện SI-PROFIBUS cho phép kết nối người theo dõi. Có thể sử dụng nhiều mô-đun SI-PROFIBUS hoặc kết hợp SI PROFIBUS và các loại mô-đun tùy chọn khác để thêm chức năng bổ sung như I/O mở rộng, chức năng cổng hoặc các tính năng PLC bổ sung.

MÃ ĐẶT HÀNG: 82400000017500

SI-POWERLINK

SI-POWERLINK phục vụ các ứng dụng khác nhau, từ các hệ thống vòng hở đơn giản cho đến những hệ thống yêu cầu điều khiển chuyển động chính xác.

MÃ ĐƠN HÀNG: 82400000021600

SI-DeviceNet

SI-DeviceNet cho phép kết nối theo dõi. Có thể sử dụng nhiều mô-đun SI-DeviceNet để cung cấp chức năng bổ sung.

MÃ ĐẶT HÀNG: 82400000017700

SI-CANopen

Mô-đun giao diện SI-CANopen hỗ trợ nhiều cấu hình khác nhau, mang lại sự linh hoạt tối ưu.

MÃ ĐẶT HÀNG: 82400000017600

SI-Ethernet

SI-Ethernet có thể được sử dụng để cung cấp khả năng truy cập ổ đĩa tốc độ cao, kết nối toàn cầu và tích hợp với các công nghệ mạng CNTT.

MÃ ĐẶT HÀNG: 82400000017900

SI-EtherCAT

SI-EtherCAT cho phép ổ đĩa đa năng Commander C kết nối và giao tiếp với các mạng EtherCAT.

MÃ ĐƠN HÀNG: 82400000018000

SI-PROFINET

SI-PROFINET cho phép Chỉ huy C giao tiếp và giao tiếp với các PLC và mạng PROFINET.

MÃ ĐẶT HÀNG: 82500000018200

SI-Interbus 500kBd

MÃ ĐƠN HÀNG: 82400000021220

SI-Interbus 2MBb

MÃ ĐƠN HÀNG: 82400000021230

SI-INTERBUS để tích hợp dễ dàng với bus trường Interbus trong các ứng dụng sử dụng hoặc điều khiển

Mô-đun tích hợp hệ thống – I/O bổ sung

SI-I/O

Mô-đun giao diện I/O mở rộng để tăng số điểm I/O trên một ổ đĩa. Cung cấp thêm: 4 x I/O kỹ thuật số, 3 x Đầu vào tương tự (mặc định)/Đầu vào kỹ thuật số, 1 x Đầu ra tương tự (mặc định)/Đầu vào kỹ thuật số, 2 x Rơle.

MÃ ĐẶT HÀNG: 82400000017800
